Come funziona la condensazione evaporativa all'interno di un refrigeratore a vite

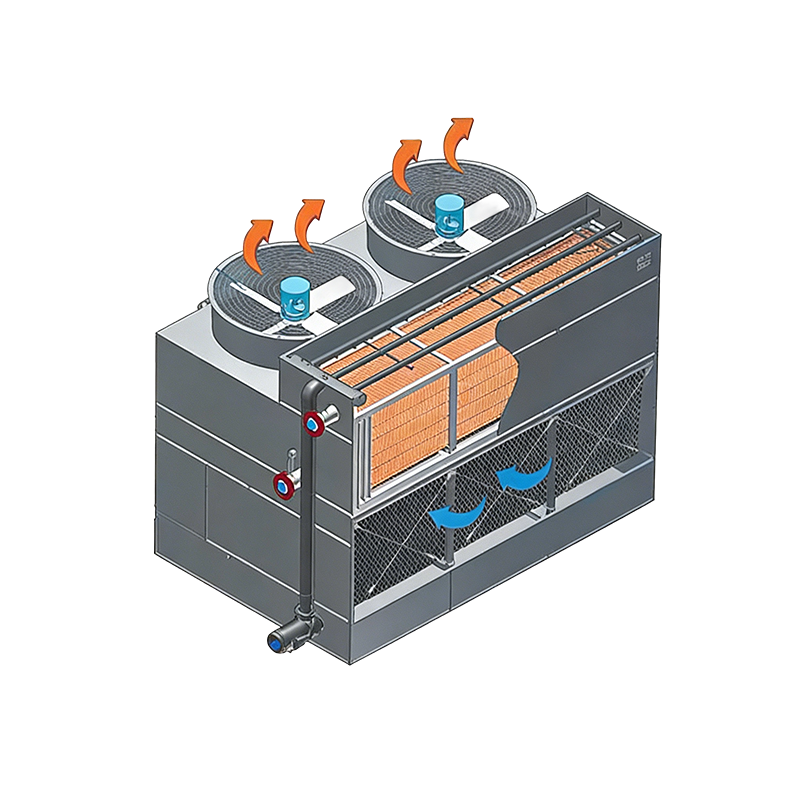

Un refrigeratore evaporativo a vite raffreddato ad acqua sostituisce il tradizionale condensatore a fascio tubiero - e la torre di raffreddamento separata da cui dipende - con un condensatore evaporativo integrato. In questo progetto, il gas refrigerante caldo in uscita dal compressore scorre attraverso una serpentina che viene contemporaneamente bagnata con acqua nebulizzata ed esposta a un flusso d'aria forzato. Quando una frazione dell'acqua spruzzata evapora, porta via il calore latente direttamente dalla serpentina del refrigerante, condensando il refrigerante senza richiedere un circuito separato dello scambiatore di calore.

Il vantaggio termodinamico è significativo. I sistemi convenzionali delle torri di raffreddamento respingono il calore attraverso due fasi consecutive di trasferimento di calore: dal refrigerante all'acqua del condensatore, quindi dall'acqua del condensatore all'atmosfera, ciascuna con la propria penalità di temperatura di avvicinamento. La condensazione evaporativa riduce tutto questo in un unico passaggio, consentendo al refrigerante di condensare a una temperatura che si avvicina molto al bulbo umido ambientale anziché al bulbo secco. Nei climi moderati, ciò significa temperature di condensa 8–12°C in meno rispetto a un sistema equivalente raffreddato ad aria funzionante nelle stesse condizioni, riducendo direttamente l'alzata del compressore e il consumo di energia.

Shanghai Soouney Refrigeration Equipment Co., Ltd. integra questo principio di condensazione evaporativa nelle piattaforme di refrigeratori a vite progettate per applicazioni industriali e commerciali dove sia l'efficienza che la semplicità di installazione sono priorità.

Dipendenza dal bulbo umido e variazione stagionale delle prestazioni

Poiché la reiezione del calore evaporativo è determinata dal calore latente dell'evaporazione dell'acqua, la temperatura di condensazione effettiva segue la temperatura ambiente del bulbo umido anziché del bulbo secco. Ciò ha implicazioni significative sul modo in cui le prestazioni vengono specificate, modellate e confrontate tra i climi.

La temperatura del bulbo umido è sempre uguale o inferiore alla temperatura del bulbo secco: la differenza dipende dall'umidità relativa. Nei climi secchi (Medio Oriente, Australia interna, estati settentrionali della Cina), le temperature a bulbo secco possono raggiungere i 40°C mentre quella a bulbo umido rimane a 22–26°C, offrendo ai sistemi evaporativi un grande vantaggio operativo. Nei climi tropicali umidi (sud-est asiatico, Africa occidentale costiera), le temperature a bulbo umido si avvicinano a quelle a bulbo secco, riducendo il beneficio evaporativo.

Per un’analisi accurata dei costi del ciclo di vita, le prestazioni dovrebbero essere modellate rispetto all’intera distribuzione annuale della frequenza del bulbo umido per il sito del progetto, non solo alle condizioni di picco di progettazione. Punti di riferimento chiave:

• Design a bulbo umido (superamento annuo dello 0,4%): utilizzato per il dimensionamento della capacità di picco
• Bulbo umido medio durante le ore occupate o di processo: determina il COP medio annuo
• Minimi invernali di bulbo umido: rilevanti per il controllo della capacità e la strategia di protezione dal gelo

A refrigeratore di raffreddamento evaporativo a vite raffreddato ad acqua installato in un clima semi-arido raggiunge in genere COP medi annuali più alti del 20–35%. rispetto a un refrigeratore a vite raffreddato ad aria di capacità equivalente, con il divario che si allarga ulteriormente durante i picchi di carico estivi, quando il vantaggio in termini di efficienza è più importante.

Consumo di acqua, deriva e gestione del rischio legionella

I sistemi di raffreddamento evaporativo consumano acqua attraverso tre percorsi: evaporazione (il meccanismo di funzionamento), spurgo (spurgo deliberato per controllare la concentrazione dei minerali) e deriva (goccioline d'acqua sottili effettuate con l'aria di scarico). Gestirli tutti e tre è essenziale sia per i costi operativi che per la conformità alla sanità pubblica.

Evaporazione rappresenta circa 1-2 litri all’ora per kilowatt di calore respinto in condizioni di progettazione – inevitabile, poiché è la base della tecnologia. Scarico è controllato dall'impostazione dei cicli di concentrazione (CoC): un CoC più elevato riduce il volume di scarico ma aumenta il rischio di incrostazione. La maggior parte dei sistemi funziona a CoC 3–5, bilanciando il risparmio idrico con i requisiti di trattamento dell'acqua.

Deriva è la via primaria di trasmissione della Legionella. I moderni condensatori evaporativi utilizzano eliminatori di gocce ad alta efficienza che riducono le perdite per deriva 0,001–0,003% del flusso d'acqua circolato , ma non eliminano del tutto il rischio. I quadri normativi nell'UE (ASHRAE 188, EN 13779), in Australia (AS/NZS 3666) e in molte altre giurisdizioni impongono piani scritti di gestione dell'acqua per le apparecchiature di raffreddamento evaporativo, compresi test microbiologici di routine, protocolli di disinfezione e programmi di ispezione del sistema.

Gli acquirenti devono confermare i requisiti normativi locali prima dell'acquisto delle apparecchiature e considerare i costi operativi del trattamento dell'acqua (dosaggio di prodotti chimici, monitoraggio della conduttività, trattamento periodico con biocidi) nei calcoli del costo totale di proprietà. Soouney fornisce supporto documentale per progetti che richiedono la conformità agli standard internazionali di sicurezza idrica.

Modalità di funzionamento a secco e strategie di preparazione all'inverno

Una caratteristica sottovalutata dei refrigeratori evaporativi a vite è la capacità di funzionare in modalità a secco - con le pompe dell'acqua nebulizzata spente e i ventilatori solo in funzione - durante la stagione fredda. Quando la temperatura ambiente scende a sufficienza, il solo trasferimento di calore sensibile è sufficiente per condensare il refrigerante senza aumento dell'evaporazione. Ciò elimina il consumo di acqua e i costi di trattamento associati durante i mesi più freddi e riduce il rischio di congelamento nei climi freddi.

La logica di transizione tra le modalità di funzionamento a umido e a secco è gestita dal controller del refrigeratore in base alla temperatura ambiente del bulbo umido, al punto di regolazione della pressione di condensazione e al carico del compressore. I controlli ben implementati passano facilmente da una modalità all'altra senza l'intervento dell'operatore, ottimizzando il consumo di acqua durante l'intero ciclo operativo annuale.

Per le installazioni in climi con inverni sotto zero, si applicano misure aggiuntive di preparazione all'inverno:

• Riscaldatori per vasca per evitare il congelamento dell'acqua della vasca durante i periodi di standby
• Scarico per gravità o scarico automatico dei circuiti idrici degli spray quando la temperatura ambiente scende al di sotto di una soglia impostata
• Tracciare il riscaldamento sulle tubazioni esposte e sui collettori di distribuzione dell'acqua
• Additivi antigelo nell'acqua della vasca dove lo scarico non è pratico

Il nostro refrigeratore di raffreddamento evaporativo a vite raffreddato ad acqua le configurazioni includono pacchetti di preparazione invernale montati in fabbrica per progetti nella Cina settentrionale, in Asia centrale e in altri mercati a clima freddo. Con quasi 20 anni di esperienza in progetti all'estero, il team di ingegneri di Soouney può specificare il livello di protezione appropriato per le temperature fredde in base ai dati ambientali minimi specifici del sito.
